ISO 29461-2:2022
ISO 29461-2 評價水霧環境下過濾器性能的首個國際標準

ISO 29461-2 評價水霧環境下過濾器性能的首個國際標準

首個針對過濾器在水霧環境條件下耐受性的評級標準,體現了過濾器的耐水性。

使用 ISO 29461-2, 用戶們可以来判定什麼樣的透平機械進氣系統過濾器在持濕環境中性能最好。

為什麼選擇 ISO 29461-2?

1
當燃氣輪機所用EPA過濾器不具備良好疏水性能時,其壓氣機葉片仍會結垢,或被侵蝕,腐蝕:當水存在於過濾器之上時,一些被過濾器所捕捉到的汙染物會在水中溶解(例如鹽分)。如果末級過濾器不具備疏水特性,水分滲透到了潔淨空氣側,汙染物也會通過滲透到過濾器下游的水進入機器內部。因此評估一個過濾器的疏水性是十分關鍵的。
2
如果過濾器排水性能較差,水分會聚積在過濾器濾材表面。這會導致過濾器阻力猛增,最壞的情形下甚至可能會造成機組跳機。高阻力也會進一步增加汙染物透過濾材的風險。ISO29461-2 針對性地測試過濾器在高濕度環境下阻力波動的性能。
3
ISO 29461-2 :2022 是首個評估了過濾器在水霧環境下耐受性的官方標準,包括了阻力和疏水性。在此之前,因為沒有一個統一的標準,過濾器製造商一般都會使用各自內部的測試方式,設置不同的測試參數對過濾器的疏水性進行測試;一些僅僅是根據EN  20811/ISO  811和AATC 127標準對過濾器濾材的疏水性進行測試;還有一些過濾器製造商根本就不會去測試疏水性,這就造成了對過濾器進行比較的困難。ISO29461-2: 2022 是第一個衡量整個過濾器的疏水性與阻力的普遍標準,並且可以應用到所有透平機械進氣系統過濾器。

ISO 29461-2測試方法

過濾器通過了耐水霧測試嗎 ?它是具有疏水性的嗎?

ISO 29461-2 要求過濾器根據以下測量參數進行測量和分級:

  • 測試過程為3小時
  • 過濾器的阻力必須小於1000Pa  (4 英吋水柱)
  • 過濾器下游不能有任何可被測量到的水分
  • 如果過濾器被標定為“疏水性”,選擇性的測試方法可以被使用,即使用示蹤指示劑來確定過濾器下游沒有任何水分

  • 如果其满足1-3的標準,則過濾器通過耐濕霧測試。如果其满足1-4。過濾器可以被考慮為具有疏水性。

    ISO 29461-1 & ISO 29461-2

    當選擇過濾器的時候,同時考慮ISO 29461-1 效率分級標準與 ISO29461-1 : 2 疏水性標準是十分重要的。對於大多數暴露在高濕環境下的應用而言,Camfil推薦使用T10等級或更高效率等級, 同時具有疏水性,且有較低和較穩定阻力的過濾器。



    右圖顯示了同時考慮兩個標準的重要性。右圖中所有過濾器的效率等級都大致相同,然而,過濾器A, B, C 由於水分旁通洩漏,阻力或兩種原因兼有造成了過濾器的失效。過濾器D通過了耐霧測試,然而示蹤指示劑顯示其過濾器下游有水滴的存在,而過濾器E顯示無水分旁通洩漏。結果顯示過濾器E在高濕霧的環境條件下性能最好。

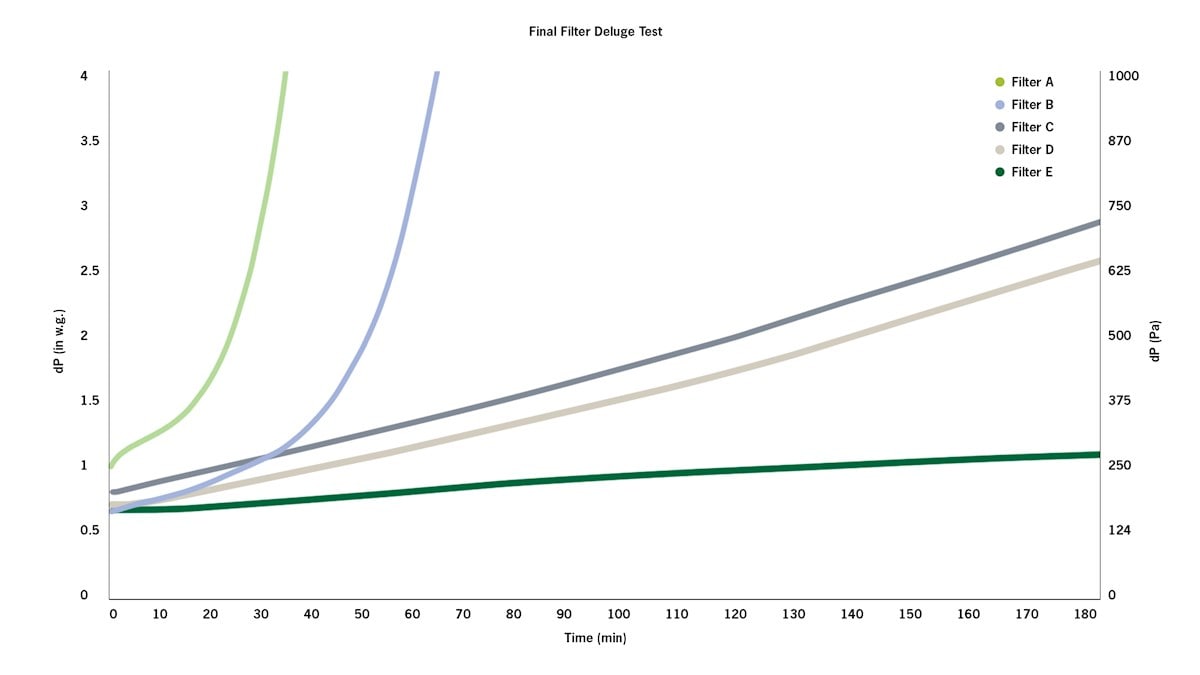

    圖:終過濾器耐水霧測試結果比較

    表:終過濾器耐水霧測試和示蹤指示劑測試結果比較

    終過濾器

    測試持續時間 (min)

    噴水量
    (升)

    旁通洩漏水量 (升)

    測試過程中過濾器最大阻力 (inch w.g. / pascal) 通過/失敗

    可選示蹤指示劑測試判斷過濾器疏水性?
    Filter A T10 35
    15 0 4.0/ 1000 Fail -
    Filter B T10 65 18 14 4.0 / 1000 Fail -
    Filter C T10 180 74 20 2.9 / 720 Fail -
    Filter D T10 180 76.5 0 2.6 / 645 Pass No
    Filter E T10 180 76.5 0 1.2 / 300 Pass Yes

    圖:示蹤指示劑測試
