CamHosp-2 R

Ce plafond ventilo-diffusant pour salle d’opération à recyclage intégré apporte de nombreux bénéfices pour l’utilisateur et l'installeur

  • Gain en coût d’installation
  • Gain en consommation énergétique
  • Faible bruit
  • Solution compacte intégrable en faux plafond
  • Unités de recyclage d’air intégrées
  • Facilité d’entretien
  • Flexibilité, évolutivité des salles d’OP

Spécifications

Application

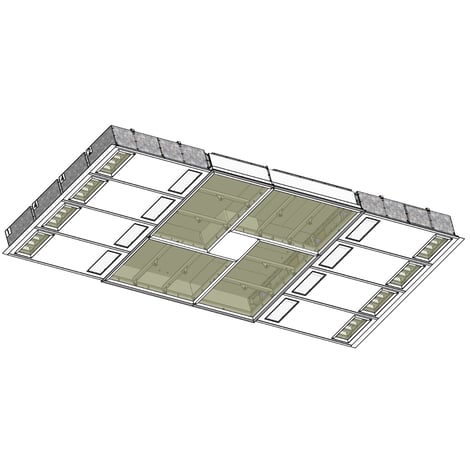

Salle d’opération risque 3 et 4 selon NFS-90 351. Plafond filtrant modulaire à flux unidirectionnel avec recyclage d’air intégré.
Options d'installation
Par suspentes sur points d’accrochage prévus en périphérie
Commentaire
Unité de recyclage : 8 modules (exemple : modèle Type 4)
•Alimentation électrique : 8x230 V / 50Hz / 16 A
•Puissance installée : 8x1140 W / 8x6,4 A
•Puissance absorbée : 0,25 m/s: 1360 W* (8x170 W) - 0,32 m/s: 1776 W* (8x222 W)
•Charge thermique : 0,25 m/s: 255 W* - 0,32 m/s: 333W*
* Valeurs avec apport d’air neuf de 2500 m3/h
Filtration unités de recyclage : Opakfil, CityCarb/CitySorb etc.
Niveau de bruit : 0,25m/s: <45 dB(A) - 0,32 m/s: <48 dB(A)
Assemblage : Modules à assembler sur site par simple boulonnage. Etanchéité mécanique entre modules par joint.
Protection : Plenum peint Epoxy RAL9010, intérieur/extérieur. Modules de recyclage côté salle peints Epoxy, autres éléments non peints en acier galvanisé.
Prise de test : 1 prise accessible depuis la salle pour mesurer la perte de charge et réaliser le prélèvement EMERY suivant la norme ISO EN 14644-3.Montage des filtres : Accès depuis la salle, dispositif de serrage rapide.
Etanchéité enveloppe à 450 Pa : Classe B NF EN 1886:1998 - Classe L1 (M) PR EN 1886:2003 - Classe C PR EN 12237:2003.
Etanchéité plan de joint à 450 Pa : Pénétration maximum 10-4 (0,01 %) selon la norme ISO EN 14644-3
Puits scialytique : 2 options : a) Cache puits scialytique - b) Ventilé filtré HEPA
Finition : Screentek en 4 parties
Options : Guide flux rigide, éclairages périphériques.
Remarques : Produit conforme aux standards NFS 90351, INSTALLATION OBLIGATOIRE PAR CAMFIL
