管理爆炸風險

減輕燃燒風險,防護粉塵爆炸

幾乎所有工業製造、加工或包裝流程都會產生粉塵作為副產品。這些粉塵往往具有可燃性與爆炸性。將粉塵從工作場所中抽除,可大幅降低發生重大事故的風險。據估計,歐洲每年約發生 2,000 起粉塵爆炸事件。雖然多數僅屬輕微事故,但仍有部分會造成嚴重破壞。因此,粉塵抽除有助於降低生產活動的風險。不過,若集塵系統本身不安全,只是將風險轉移到其他位置。

什麼是粉塵爆炸?

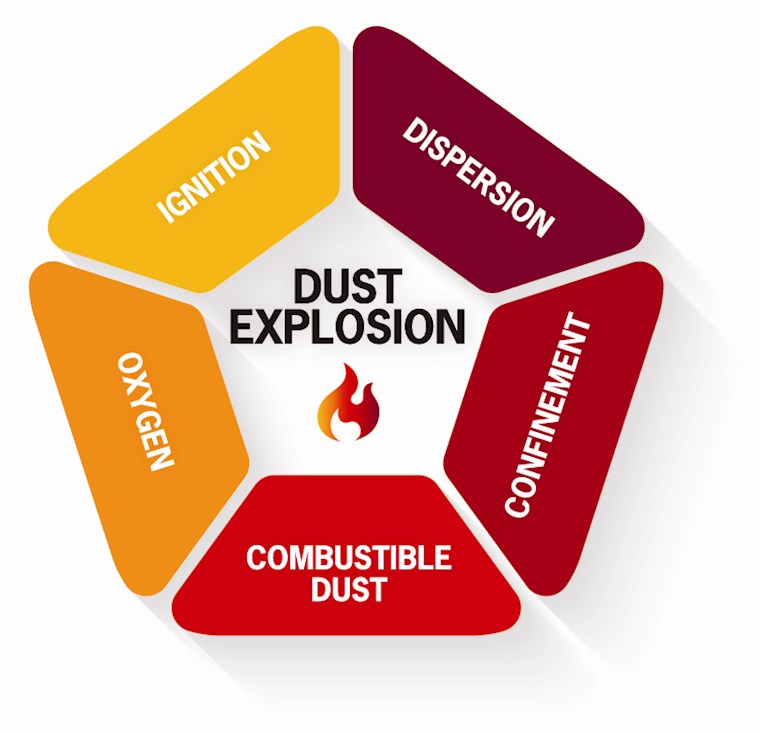

右側的圖表,即「粉塵爆炸五邊形」,有助於理解可燃粉塵相關風險。要發生事故,必須在工業設施中同時具備以下五個要素:

  1. 可燃粉塵
  2. 點火源
  3. 空氣中的氧氣
  4. 粉塵以足以引發爆炸的濃度被揚起與分散
  5. 粉塵雲侷限於容器內,或位於封閉或半封閉區域中

密閉容器(例如集塵機)在有點火源進入系統時,可能形成粉塵爆炸的理想條件。在脈衝反吹清灰過程中,可燃性粉塵雲以高濃度懸浮在集塵機內。一旦出現點火源——這是導致粉塵爆炸所需的五個要素中的最後一個——就會引發爆炸。
部分事故只由一次爆炸造成,但更常見的情況是會出現一連串的爆燃。初次爆炸可能使堆積在附近大面積區域內的可燃粉塵脫落,並因初次爆炸或其他點火源而觸發二次爆炸。在已記錄的事件中,多數人員傷亡與設備損害皆由這些二次爆炸造成。

潛在的點火來源包括火花、靜電、不當磨損產生的熱點,或因氣流量不當而在管線中形成的粉塵沉積。

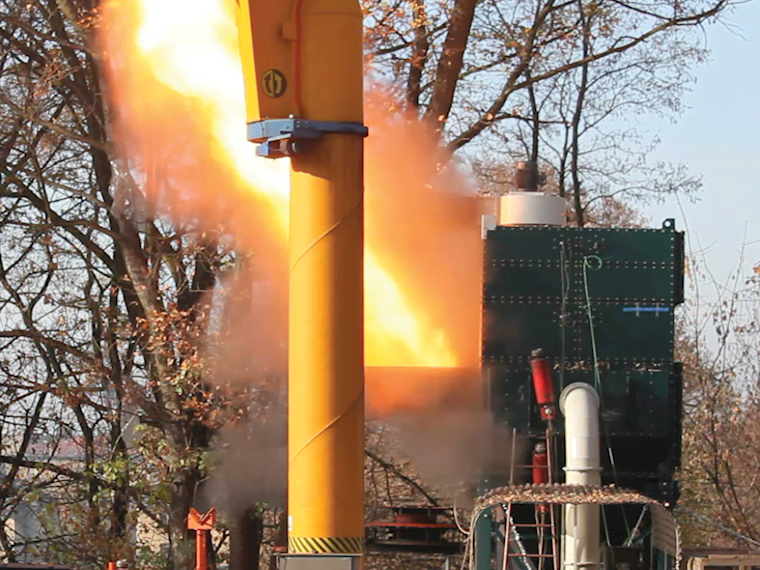

爆炸

分析您的粉塵及其相關風險

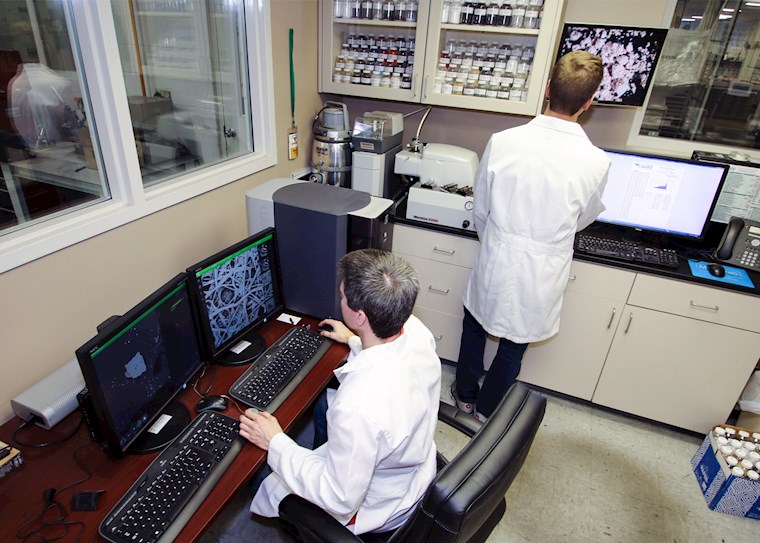

如何判斷您的粉塵是否具有可燃性和/或爆炸性?除非有檢測結果顯示粉塵的 Kst 值為 0,否則一般預設粉塵具有可燃或爆炸風險。若您的粉塵屬於常見類型,例如麵粉、砂糖等,且顆粒大小分佈與含濕量相同,則可使用先前檢測的既有文件化數據。其他類型的粉塵必須由具資格的公告機構進行檢測,且您有義務保存所有完成試驗的數據紀錄。

若檢測結果為陽性,則需要確定粉塵的爆炸指數(Kst)以及最大壓力上升值(Pmax)。目前凡是 Kst 值大於 0 的粉塵均被視為具爆炸性,而多數工業粉塵都屬於此一範疇。粉塵顆粒越細,危險性越高。透過粉塵風險分析,您可以判定燃燒與爆炸風險等級,以及所需的防火與防爆保護等級。

此類分析可以由企業內部團隊執行,也可以委託獨立服務機構代為進行。無論採用哪種方式,主管權責機關最終都會介入審查並核准分析結果與結論。
您的除塵設備供應商需要掌握 Kst 與 Pmax 數值,才能正確設計通風系統或爆炸抑制系統。

ATEX 指令與分區

ATEX 指令適用於新設備與既有設備,其中包含在指令實施前已安裝的裝置。

  • 指令 1999/92/CE 號(「ATEX 137」或「工作場所 ATEX 指令」)規範旨在改善可能暴露於爆炸性環境風險之作業人員,其安全與健康保護的最低要求。

  • 指令 2014/34/EU(「ATEX 設備指令」)係針對預定於爆炸性環境中使用之設備與保護系統,在會員國間進行法規調和。若集塵設備位於 ATEX 區域內,及/或用於抽除具爆炸潛勢的粉塵,則必須完全符合本指令。其合規性藉由整合必要的安全特性來確保,而這些特性是依據粉塵之爆炸潛勢所判定。

爆炸性濃度出現的可能性越高,安全要求就越嚴格:

  • 在爆炸性粉塵雲出現機率較低的區域,歸類為 22 區。

  • 若在正常運轉條件下,該區域有可能形成粉塵雲,則歸類為 21 區。

  • 在正常運轉條件下,爆炸性粉塵雲經常或持續存在的區域,歸類為 20 區。

防爆保護技術

為確保除塵與防爆設備符合 ATEX 指令要求,會使用不同類型的裝置與系統。這些系統可分為兩大類:

  • 被動式系統:被動式系統的設計目的在於控制爆炸情況,以保障人員安全,並將對設施與設備的損害降至最低。

  • 主動式系統:主動式系統採用成本更高的技術,且其認證通常必須每 3 個月更新一次。

無論選擇哪一種系統,都必須確保使用通過認證的防爆保護裝置。

被動式裝置

防爆洩壓口

爆炸洩壓閥

此類排放裝置被設計為除塵器中的「薄弱環節」。當收集器內部壓力達到預先設定值時,爆炸洩壓閥會打開,讓過高的壓力與火焰前端朝向安全區域排出。其設計目的在於將收集器的損害降到最低,並在發生爆燃時防止其發生爆炸。
防爆火焰阻隔元件

防爆火焰阻擋洩壓口

此裝置專為安裝於標準爆破洩壓口而設計,可熄滅自洩壓口噴出的火焰,從而避免任何火災風險。有了這項設備,在符合安全距離的前提下,即可將傳統洩壓口安裝於室內。

逆止閥

逆止閥

逆止閥安裝在除塵器上游的進氣管道中。這道機械式防護裝置在抽吸氣流的作用下保持開啟,並在爆炸壓力推動下關閉,從而防止火焰向管道更上游方向蔓延。

主動式裝置

化學隔爆系統

化學式隔離

在偵測到爆炸後的數毫秒內即可作出反應,此系統可安裝於進風或排風管道中。整套裝置包含一個或多個爆炸壓力感測器、火焰偵測器、化學抑爆劑以及控制箱。系統會在管道內產生化學屏障,以抑制爆炸並防止火焰蔓延。

化學抑爆系統

化學抑爆系統

化學抑爆系統用於在集塵器內偵測並抑制爆炸。當無法使用爆炸洩壓裝置,或粉塵具有有害或毒性時,通常會採用此方式。系統能在數毫秒內偵測到爆炸,並釋放化學藥劑,在爆炸真正發生之前熄滅火焰。

化學抑爆閥

快速關閉閥

此閥門專為在偵測到爆炸後數毫秒內快速關閉而設計,可安裝於進風與/或排風管道中。其在管道內形成一道機械屏障,有效隔離來自雙向的壓力波與火焰前沿,防止其在風管系統中進一步傳播。

ATEX 外殼

根據實際製程與所使用的設備,還可以考慮第三種方式來確保粉塵防爆保護。專為製藥業設計的 Quad Pulse package 系列集塵器配備了抗爆外殼。因此,無需額外配置排風或抑爆裝置來保護機體本身。在這種情況下,則透過安裝閥門來保護管道系統。

安全基礎概論

在分析情況並完成系統設計後,必須制定一套安全方案,說明抽風系統的維護方式,以及在製程變更時應採取的程序。

必須定期檢查集塵機、安全系統、連接的管道以及周邊安全區域。這些不同部件的檢查應遵循各個製造商的安裝與使用手冊中的要求。同時也應儘可能頻繁地清除系統內、管道內或安全區域內的任何粉塵堆積。就除塵器本身而言,一項簡單但關鍵的清潔指示,就是要正確更換濾網。

擁有一張聲明系統安全的證書,並不能在某位操作人員犯錯的那一天真正保護您,而事故往往源於意想不到的事件。透過培訓與標準作業程序,可以減輕與人為因素相關的風險。
