Prípadová štúdia z priemyselného prostredia

Zvýšenie dostupnosti oceliarne pomocou filtrov

Popredný výrobca ocele modernizoval filtráciu dúchadiel, čím predĺžil životnosť finálneho filtra 16-násobne, životnosť predfiltra 4-násobne a dosiahol 100% prevádzkovú dostupnosť.

Aplikácie

Zákazník(-ci)

Popredný výrobca ocele a banská spoločnosť

Produkty

CamGT 3V-600

Krajina

Brazília

Kľúčové výsledky

4x dlhšia životnosť predfiltra

16x dlhšia životnosť finálneho filtra

100% dostupnosť, žiadne nežiaduce odstávky počas výroby

Zhrnutie

Profil zákazníka

Popredný výrobca ocele a ťažobná spoločnosť prevádzkuje šesť štátnych závodov v Južnej Amerike a dodáva oceľ rôznym odvetviam.

Pôvodná inštalácia

Pôvodná inštalácia bola dvojstupňová konštrukcia pozostávajúca zo 40 ks M6 účinných tuhých kapsových predfiltrov a 40 ks F8 účinných 12'' hlbokých finálnych filtrov. (účinnosť podľa EN779: 2012)

Podmienky na mieste

Prostredie vysokej pece, zaťažené uhlíkom, koksom a časticami rudy, má úroveň PM2.5 na 12,3 µg/m3 a PM10 na 22,1 µg/m3—čo je o 40 % a 60 % viac ako štandardy WHO. Vysoká priemerná vlhkosť 69 % v kombinácii s veľkým množstvom prachu často spôsobuje tlakové špičky a neplánované odstávky.

Riešenie Camfil

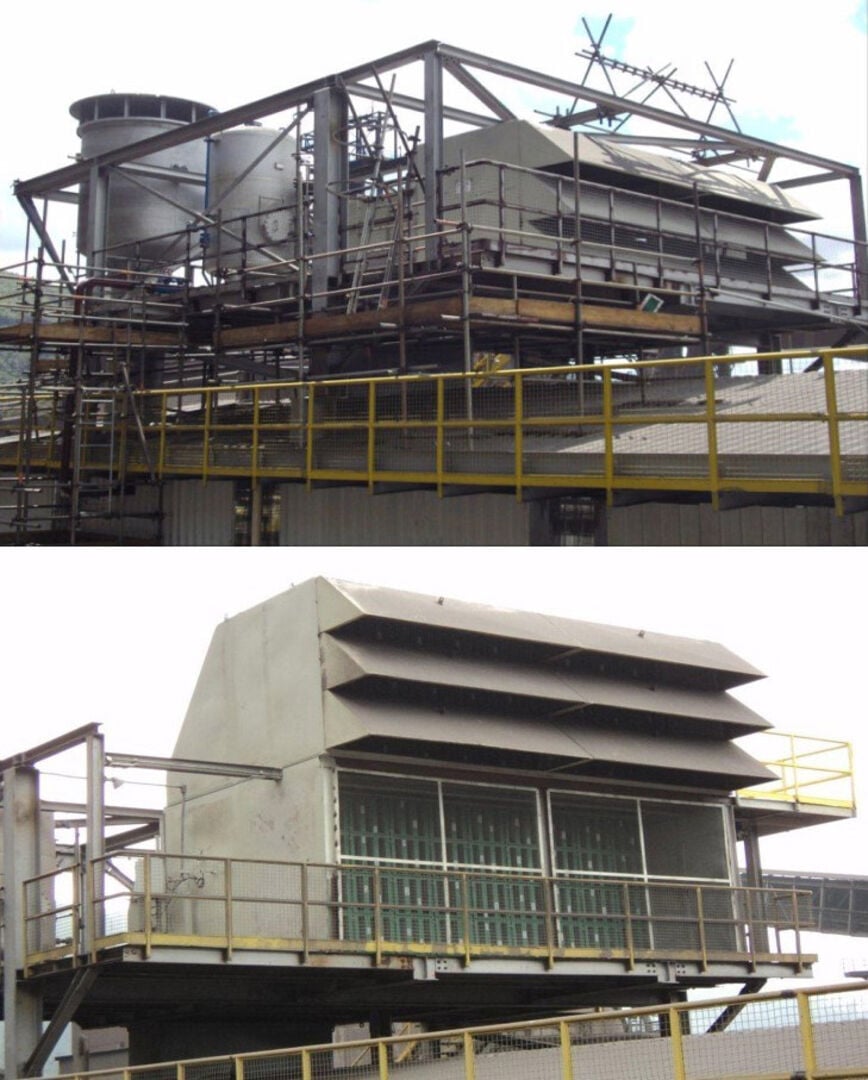

Camfil modernizoval existujúci filtračný dom novým dvojstupňovým statickým filtračným systémom. Tento dizajn zahŕňa 80 ks T7 účinnosti CamGT 3V-600 predsadačov s hĺbkou 24” (v-panel) a 40 ks T9 účinnosti CamGT 3V-600 finálnych filtrov. (účinnosť podľa ISO 29461-1:2021)

Definícia problému

Vysoká pec, ktorá je kľúčová na premenu železnej rudy na oceľ v oceliarňach, spôsobuje značné finančné straty počas odstávok na údržbu dúchadiel. Pôvodný filtračný systém vo filtračnej stanici spôsoboval častú údržbu v dôsledku vysokých tlakových strát, pričom bolo potrebné meniť predfiltre každých 42 dní a koncové filtre každých 84 dní.

Výsledky

V reakcii na požiadavku závodu minimalizovať prestoje na údržbu len na dvakrát ročne sa dosiahlo predĺženie životnosti filtrov, pričom predfiltre bolo potrebné meniť iba dvakrát ročne a koncové filtre každé 4 roky počas plánovaných odstávok.

Prístup a riešenie

Camfil vykonal analýzu miesta, meral kontaminanty na mieste, skontroloval existujúci filtračný dom a vykonal analýzu životného cyklu nákladov (LCC), aby určil optimálne riešenie.

Bolo zvolené upravené dvojstupňové statické filtračné riešenie, ktoré pozostáva z dodatočných predfiltrov a zároveň umožňuje použitie filtračných prvkov s vyšším výkonom.

CamGT 3V-600 je 24-palcový hlboký filter, aerodynamicky optimalizovaný pre filtračnú plochu. To zabezpečuje nízku rýchlosť a minimálny tlakový spád, čo vedie k najdlhšej životnosti filtra.

Výsledky

Graf 1 prvá fáza: Filtre konkurencie zaznamenávali časté tlakové špičky a odstávky každých 40 dní, pričom by bolo potrebné ich meniť 8x ročne, ak by tieto filtre používali naďalej. Filtre Camfil však vykazovali stabilný tlak počas 150 dní, pričom bolo potrebné ich meniť iba 2x ročne.

Graf 2 druhá fáza: Filtre konkurencie mali zvyšujúci sa tlakový spád krátko po inštalácii a vydržali len 84 dní, pričom by bolo potrebné ich meniť 4x ročne, ak by tieto filtre používali naďalej. Filtre Camfil si udržiavali nízky tlakový spád počas jedného roka, vydržali 1460 dní (4 roky) s nízkym a stabilným tlakovým spádom, ako uviedol zákazník.
