2024.08.07
Hybridné riešenie – Odsávanie prachu z vysokopodtlakových aj nízkopodtlakových aplikácií jedným zberačom prachu
Aplikácie
Zákazník(-ci)
- Farmaceutický výrobca OSD produktov
Produkty
Krajina
- Holandsko
Kľúčové úspechy
Súlad so smernicami ATEX
Systém Bag-In Bag-Out (BIBO) pre zvýšenú bezpečnosť obsluhy
Optimalizované riešenie pre manipuláciu s výsypom prachu
Riešenie
Pre tento projekt spoločnosť Camfil odporučila odlučovač prachu Quad Pulse Package II, ktorý je špeciálne navrhnutý na odsávanie prachu z farmaceutických procesov a na prevádzku vo vysokom vákuu. Inštalácia obsahuje nasledujúce:
- Kompaktný odlučovač prachu s dvoma filtračnými kazetami, ktorý pracuje so systémom čistenia quad pulse. Tento systém pulzuje vždy jednu štvrtinu, takže odlučovač prachu je neustále v prevádzke a prietok vzduchu nie je nikdy prerušený.
- Dodatočný integrovaný H13 HEPA filter zaručuje požadovaný stupeň filtrácie predtým, ako vyčistený procesný vzduch vstúpi do vonkajšieho prostredia.
- Integrovaný systém bezpečnej výmeny Bag-In Bag-Out (BIBO) pre dve hlavné filtračné kazety, ako aj sekundárny stupeň H13 HEPA filtra, poskytuje potrebnú ochranu pre obsluhu pri výmene filtra.
- Úsporný dizajn a tlakovo odolné puzdro robia z QPP2 ideálne riešenie pre vnútornú inštaláciu v blízkosti procesu (ATEX certifikácia ochrany proti výbuchu kategórie 1).
- Pre dodatočnú ochranu je inštalácia vybavená rýchlo pôsobiacim ventilom (FAV), ktorý vytvára mechanickú bariéru vo vnútri potrubia a účinne izoluje tlakové a plameňové fronty.
- Inštalácia obsahuje dva prepojené ventilátory, ktoré zabezpečujú obrovský povinný podtlak (25 kPa) v kombinácii s potrebným objemom vzduchu, pričom spájajú vákuovú aplikáciu a odsávanie prachu v jednom potrubnom systéme.
- Jednotka pracuje s energeticky efektívnym frekvenčným meničom (VSD), aby vždy zabezpečila konštantný objem vzduchu.
Prehľad procesu

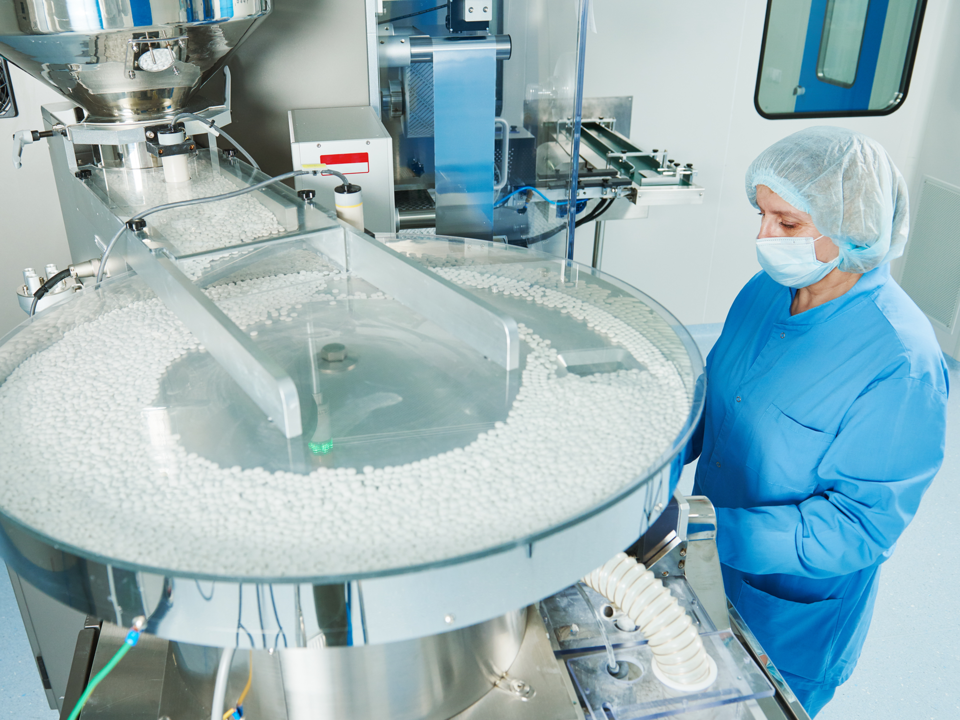

Hlavnou činnosťou zákazníka je výroba produktov Oral Solid Dosage (OSD) pre farmaceutický priemysel.
Úlohou v tomto projekte bola výmena existujúceho systému na zber prachu za účelom odsávania procesného prachu z piatich tabletovacích strojov, ako aj prachu z centrálneho vysávacieho systému so 7 vysokopodtlakovými odsávacími bodmi. Odsávanie prachu aj proces vysávania museli byť riešené súčasne a zákazník požadoval riešenie s vyšším objemom vzduchu.Vzhľadom na inštalačné podmienky musel byť projekt realizovaný v dvoch fázach, aby sa minimalizovala prestoj výroby. Prvým krokom bola inštalácia zberača prachu, druhá fáza začala inštaláciou potrubia a uvedením celého systému do prevádzky.
Výzvy
Ideálne riešenie na zber prachu by malo byť schopné zvládnuť odsávanie alebo procesný prach zo strojov, ale aj prach z centrálneho vákuového systému s až 7 odsávacími bodmi súčasne.
Zákazník požadoval zadržiavací systém na ochranu operátorov pred vystavením škodlivému farmaceutickému prachu počas údržbárskych prác.
Obmedzený priestor na inštaláciu systému odsávania prachu.
Produkt
- Produkt:Quad Pulse Package
- Model:QPP2 PX
- Prietok vzduchu:3 000 m³/h
- Ponuka filtrov:2 x filtračné kazety, sekundárny filtračný stupeň HEPA H13
- Príslušenstvo:Dvojitý ventil (systém na vypúšťanie odpadového prachu), rýchlo pôsobiaci ventil (aktívne zariadenie na izoláciu výbuchu), BIBO systém bezpečnej výmeny, frekvenčný menič s premenlivými otáčkami
- Aplikácia:Tabletovanie, centrálne vysávanie
- Dátum inštalácie:2022
Výsledky
Plánovanie projektu: Vďaka presnému plánovaniu projektu spoločnosť Camfil dodala, nainštalovala a uviedla do prevádzky požadované odsávacie riešenie v stanovenom termíne, čím minimalizovala prestoje vo výrobe.
Súlad s ATEX: Vďaka tlakovo odolnému krytu nie je potrebné žiadne ďalšie zariadenie na ochranu proti výbuchu a malý pôdorys QPP2 umožňuje inštaláciu v blízkej skladovej miestnosti.
Bezpečnosť personálu: Integrovaný BIBO systém bezpečnej výmeny filtrov poskytuje potrebnú ochranu pre obsluhu pri výmene filtrov.
Rozšírenie projektu: Podľa zmenených podmienok procesu spoločnosť Camfil vylepšila výsyp prachu z bežnej nádoby na kontinuálny liner systém v kombinácii so systémom Camfil Dual Valve (CDV), čo následne znižuje pracovnú záťaž pri výmene vriec.
